Índice de contenidos
- 1.¿Qué es un cuadro eléctrico?
- 2.Tipos de cuadros eléctricos
- 3.Protecciones obligatorias según el REBT
- 4.¿Cuándo hay que renovar el cuadro eléctrico?
- 5.Precios de cuadros eléctricos en 2025
- 6.Cómo elegir el mejor cuadro eléctrico
- 7.Marcas recomendadas
- 8.Preguntas frecuentes

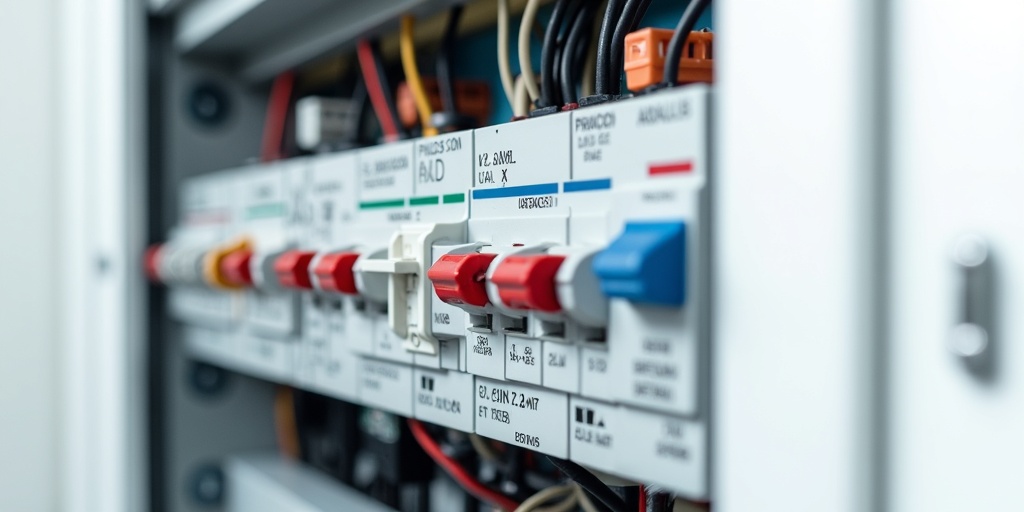

1. ¿Qué es un cuadro eléctrico?
El cuadro eléctrico (también llamado cuadro de distribución, cuadro de protecciones o caja de fusibles) es el elemento central de cualquier instalación eléctrica. Es el punto donde la corriente eléctrica que llega del exterior se distribuye a los diferentes circuitos de la vivienda, local o nave industrial.
Su función principal es proteger la instalación y a las personas frente a sobrecargas, cortocircuitos y contactos eléctricos accidentales. Un cuadro eléctrico en mal estado o que no cumple la normativa vigente es uno de los principales riesgos de incendio eléctrico en los hogares españoles.
Dato importante: Según el Consorcio de Compensación de Seguros, los fallos eléctricos son la segunda causa de incendios en viviendas en España. Un cuadro eléctrico actualizado reduce drásticamente este riesgo.
2. Tipos de cuadros eléctricos
No todos los cuadros eléctricos son iguales. El tipo adecuado depende del uso, la potencia contratada y las características de la instalación.
Cuadro eléctrico para vivienda
El más habitual. Protege los circuitos domésticos: iluminación, enchufes, cocina, baños, climatización. Suele tener entre 6 y 12 circuitos independientes.
Cuadro eléctrico para local comercial
Diseñado según la actividad del negocio. Debe cumplir la ITC-BT-28 para locales de pública concurrencia. Incluye protecciones específicas para la actividad.
Cuadro eléctrico industrial
Para naves, fábricas y procesos industriales. Incluye protecciones de potencia, arranque de motores y automatismos. Requiere proyecto técnico.
Subcuadros de distribución
Cuadros secundarios que alimentan zonas específicas de grandes instalaciones. Facilitan el mantenimiento y mejoran la seguridad.
3. Protecciones obligatorias según el REBT
El Reglamento Electrotécnico de Baja Tensión (REBT) establece las protecciones mínimas que debe tener cualquier cuadro eléctrico en España. Estas son las obligatorias:
Corta toda la instalación en caso de sobrecarga o cortocircuito general. Es el primer elemento del cuadro y el de mayor calibre. Su amperaje debe coincidir con la potencia contratada.
Protege contra contactos indirectos y fugas de corriente a tierra. La sensibilidad de 30 mA es obligatoria en viviendas. Detecta diferencias de corriente entre fase y neutro de tan solo 30 miliamperios.
Cada circuito independiente (cocina, baños, iluminación, enchufes...) debe tener su propio magnetotérmico. Protege contra sobrecargas y cortocircuitos en ese circuito específico.
Obligatorio en zonas con riesgo de rayos (ITC-BT-23) y recomendado en todas las instalaciones con equipos electrónicos sensibles. Protege contra picos de tensión transitorios.
4. ¿Cuándo hay que renovar el cuadro eléctrico?
Muchas viviendas y locales en España tienen cuadros eléctricos obsoletos que no cumplen la normativa actual. Estas son las señales más claras de que necesitas renovar el tuyo:
5. Precios de cuadros eléctricos en 2025
Los precios de los cuadros eléctricos varían según el tipo de instalación, el número de circuitos y los materiales utilizados. Estos son los rangos orientativos para 2025, con materiales, mano de obra y boletín eléctrico incluidos:
| Tipo de instalación | Circuitos | Precio orientativo | Incluye |
|---|---|---|---|
| Vivienda pequeña (hasta 60 m²) | 6-8 | 400 – 600 € | Materiales + instalación + boletín |
| Vivienda estándar (60-120 m²) | 8-12 | 600 – 900 € | Materiales + instalación + boletín |
| Local comercial | 10-20 | 600 – 1.500 € | Materiales + instalación + certificación |
| Nave industrial | Según proyecto | Desde 1.200 € | Proyecto + instalación + legalización |
Importante: Estos precios son orientativos. El precio final depende del estado de la instalación existente, los materiales necesarios y la complejidad del trabajo. Solicita siempre un presupuesto detallado antes de contratar.
6. Cómo elegir el mejor cuadro eléctrico
A la hora de elegir un cuadro eléctrico, hay varios factores clave que debes tener en cuenta:
Calcula los circuitos que necesitas: iluminación, enchufes generales, cocina, baños, climatización, etc. Es mejor sobredimensionar ligeramente para tener margen de crecimiento.
El IGA del cuadro debe estar calibrado según tu potencia contratada. Si vas a aumentar la potencia, el cuadro debe estar preparado para ello.
Opta siempre por marcas reconocidas (Schneider, Legrand, ABB, Hager). Los componentes de baja calidad pueden fallar antes y no garantizan la protección adecuada.
Elige una caja con espacio libre para añadir circuitos en el futuro. Es mucho más económico preverlo ahora que ampliar después.
Contrata siempre a un instalador eléctrico autorizado. Solo ellos pueden tramitar el boletín eléctrico, que es obligatorio para cualquier modificación.
7. Marcas recomendadas de cuadros eléctricos
En Electrifly trabajamos exclusivamente con marcas líderes del sector que garantizan la máxima fiabilidad y durabilidad:
Líder mundial en gestión de energía. Sus cuadros Pragma y Resi9 son referencia en el mercado residencial.
Especialista en infraestructuras eléctricas. Amplia gama para todos los tipos de instalación.
Tecnología suiza de alta precisión. Excelente relación calidad-precio en el segmento profesional.
Fabricante alemán con gran presencia en el mercado español. Muy valorado por instaladores profesionales.
Ingeniería alemana de primer nivel. Sus componentes destacan por su longevidad y fiabilidad.
Marca italiana con excelente relación calidad-precio. Muy utilizada en instalaciones residenciales.
¿Necesitas renovar tu cuadro eléctrico?
Presupuesto gratuito en 24 horas. Instalación en un día. Boletín incluido.
8. Preguntas frecuentes sobre cuadros eléctricos
Conclusión
Los cuadros eléctricos son el corazón de cualquier instalación eléctrica. Un cuadro actualizado y que cumple el REBT no solo es más seguro, sino que también mejora la eficiencia de tu instalación y evita problemas con la compañía eléctrica.
Si tu cuadro tiene más de 25 años, no tiene diferencial o los magnetotérmicos saltan con frecuencia, es el momento de renovarlo. En Electrifly somos especialistas en instalación y renovación de cuadros eléctricos en la zona sur de Madrid.
Contacta con nosotros para recibir un presupuesto gratuito sin compromiso en menos de 24 horas.
